Rétention de précharge des boulons d'éolienne sous chargement cyclique

Dans les examens de défaillance des structures de support d'énergies renouvelables, je vois souvent un accessoire de tour ou un joint de cadre d'équipement qui se stabilise après l'installation et commence à s'ouvrir sous une charge de vent répétée. Le dommage final peut ressembler à une simple fixation cassée, mais la séquence d'ingénierie commence plus tôt : avec l'identité du matériau, la géométrie du joint, l'intégrité de la fabrication, le comportement de l'installation ou un environnement de service changeant. Cet article développe la rétention de précharge des boulons à partir de ce mécanisme plutôt que d'allégations marketing.

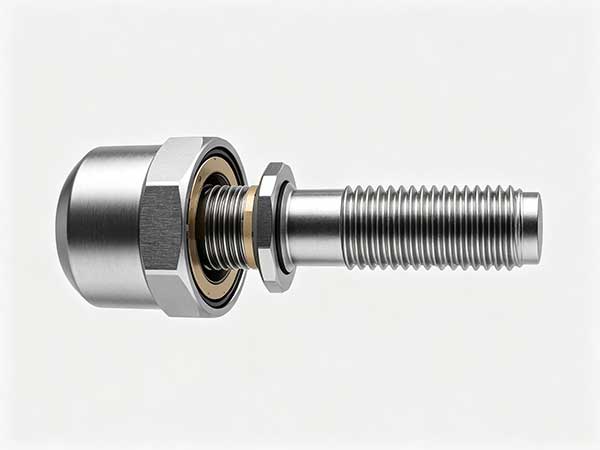

Les données produit vérifiées sont délibérément étroites : boulon hexagonal en acier inoxydable 904L, M3-M160, capacité non standard et exécution selon DIN, ANSI, GB ou un dessin non standard approuvé. Aucune classe de résistance, charge d'épreuve, valeur de traction, dureté, coefficient de couple, limite de fatigue, valeur de durée de vie contre la corrosion, revêtement, jeu de tolérances ou numéro standard exact n'est fourni. Vérifiez chaque paramètre manquant par rapport au rapport de test actuel du fabricant avant la spécification.

Comment la rétention de précharge des boulons contrôle le chemin de charge

Je modélise l'assemblage comme deux systèmes élastiques : une attache de traction et des éléments comprimés. Le serrage éloigne les deux systèmes de leur état déchargé. Une force de séparation ultérieure libère d'abord la compression de l'élément et n'augmente que partiellement la tension de la fixation tandis que l'interface reste fermée. Si l’interface s’ouvre, cette division de charge bénéfique s’effondre. Le boulon reçoit alors une charge alternée plus importante et généralement une composante de flexion absente du calcul nominal.

Ce modèle explique pourquoi le diamètre nominal n'est jamais une donnée de conception complète. La longueur de serrage, la rigidité des éléments, la conformité de la face d'appui, l'engagement du filetage, les revêtements d'interface, les rondelles et l'excentricité de la charge déterminent la façon dont la force externe est divisée. Toute étude traitant la fixation comme une barre de traction isolée ne tient pas compte de la mécanique d'assemblage dominante.

Dans le cas présent, l’action de service déterminante est une séparation axiale cyclique avec vibrations et flexions secondaires occasionnelles. Je cartographierais cette action depuis les éléments serrés jusqu'à la face d'appui, la transition tête-tige, la tige, les filetages engagés et le composant d'accouplement. La carte doit identifier où le contact peut s'ouvrir, où le glissement peut commencer et où apparaît une flexion locale ou une concentration de contraintes. Cet exercice détermine quelles dimensions et quels défauts sont véritablement critiques.

1. Définissez la géométrie déchargée.Enregistrez les espaces, les faces de contact, la position du filetage, l'engagement efficace et l'alignement.

2. Définir l'installation.Indiquez comment la force de serrage est créée, mesurée et conservée sans supposer que le couple est égal à la précharge.

3. Appliquer des actions de service.Inclure une séparation axiale cyclique avec vibrations et flexions secondaires occasionnelles ainsi que toute redistribution entre les fixations voisines.

4. Évaluer la dégradation.Considérez l'humidité, les cycles de température, les vibrations et l'accès restreint pour la maintenance comme des changements dans la mécanique, l'état des matériaux et l'inspectabilité.

5. Reliez les preuves aux décisions.Attribuez un contrôle ou un test de dessin à chaque mécanisme de défaillance crédible.

Le certificat de système de gestion de la qualité LY203E5074Q, délivré par Shanghai Liyang Certification Co., Ltd. est la seule preuve de certification fournie. Il indique la certification d'un système de gestion de la qualité ; la validité actuelle, le site, la portée et la norme du système de gestion référencée par le certificat doivent être vérifiés avant que le document ne soit utilisé dans un dossier technique.

Caractéristiques critiques et fonctions d'ingénierie

Les « composants » pertinents incluent les zones géométriques et les interfaces d'accouplement, car un boulon ne peut pas être validé de manière isolée. Pour les structures de support d'énergies renouvelables, l'ensemble critique est déterminé par la voie par laquelle la séparation axiale cyclique avec vibration et flexion secondaire occasionnelle pénètre dans l'assemblage. Le tableau sépare les informations vérifiées des définitions de projet afin qu'un ingénieur puisse voir où les preuves manquent encore.

Vérifiez tous les paramètres par rapport aux rapports de test actuels et aux normes applicables avant de les utiliser dans les spécifications.

Un matériau et un diamètre nominaux ne résolvent pas la géométrie de transition, la tolérance du filetage, la relation entre la face d'appui ou le comportement du filetage d'accouplement. Ces fonctionnalités doivent être contrôlées sur une seule hiérarchie de dessins avec une priorité claire. Lorsqu'une famille standard est invoquée, tout écart non standard doit être visible plutôt que masqué dans une note générale.

Paramètres de performance et preuves de vérification

J'utilise une matrice de preuves plutôt qu'une liste d'inspection générique. Chaque ligne doit indiquer la caractéristique, pourquoi il est important de conserver la précharge des boulons, l'étape de production qui la crée, la méthode de vérification, la règle d'acceptation, la fréquence d'échantillonnage ou de contrôle, le plan de réaction et l'enregistrement conservé. Les valeurs absentes de l'annexe restent ouvertes ; ils ne doivent pas être complétés de mémoire ou à partir d’une autre qualité de fixation.

Vérifiez tous les paramètres par rapport aux rapports de test actuels et aux normes applicables avant de les utiliser dans les spécifications.

DIN, ANSI et GB sont des familles standard et non des définitions complètes de produits. L'ingénieur doit identifier le document exact, la révision, le style du produit, le système de filetage, la classe de tolérance, les exigences en matière de propriétés mécaniques et la méthode d'essai réellement prévue. Un dessin non standard approuvé doit répondre lui-même à ces exigences. « Équivalent » ne doit pas être accepté sans une comparaison documentée de chaque clause fonctionnellement pertinente.

Pour la rétention de la précharge des boulons, les plages d'acceptation doivent être dérivées du chemin de charge et de l'assemblage validés. Si le projet nécessite une précharge, une fatigue, une corrosion, un dénudage, une dureté, une profondeur de boîtier, une résolution optique, des limites de courants de Foucault ou des objectifs de capacité, ces chiffres nécessitent des preuves actuelles. Le matériau fourni et la gamme dimensionnelle ne peuvent pas les remplacer.

Perte de précharge, séparation des articulations et contrôle de la fatigue

Pour cette application, je commence par l'exigence de force de serrage conservée plutôt que par un couple de serrage nominal. La pile de joints peut comprendre des plaques revêtues, des cales, de la peinture, des rondelles et des interfaces avec différentes rigidités en compression. Un petit encastrement sur plusieurs surfaces s’additionne. Une longue prise peut fournir une conformité utile des fixations, mais la marge de séparation réelle dépend toujours des propriétés vérifiées des boulons et de la rigidité des éléments.

La charge due au vent est variable en amplitude. Une articulation qui reste fermée lors de cycles ordinaires peut se séparer lors d'un événement transitoire puis revenir à une normalité apparente. Cette brève ouverture peut déclencher un frottement ou modifier la répartition de la charge entre les boulons voisins. Le serrage instrumenté, la mesure de l'allongement ou une autre méthode de précharge validée doivent être sélectionnés en fonction de l'accès et de la précision ; les données fournies n’en établissent pas.

La planification de l'inspection doit distinguer la rotation provoquée par le desserrage de la perte de serrage provoquée par le tassement. Une marque témoin peut montrer une rotation relative mais ne peut pas quantifier la précharge conservée. Si un resserrage est proposé, la procédure doit tenir compte de l'état du filetage, de l'état de lubrification, des limites de réutilisation et de la question de savoir si un service précédent a modifié la friction ou introduit des dommages.

Séparation d'interface comme condition de conception.Dans les structures de support d’énergies renouvelables, le mécanisme déclencheur est un encastrement accumulé et une extension élastique initiale insuffisante. Je reproduirais une séparation axiale cyclique avec des vibrations et une flexion secondaire occasionnelle tout en maintenant la géométrie d'accouplement et l'état d'installation constants, puis j'examinerais la caractéristique avant et après le chargement. La conséquence technique est que la charge externe pénètre plus directement dans le boulon et augmente la plage de contraintes. Un enregistrement de validation utile doit montrer pourquoi le contrôle proposé (valider la rigidité de l'articulation, l'état d'assise et la précharge conservée) interrompt cette chaîne physique plutôt que de simplement détecter le dommage final.

Preuves nécessaires pour la fatigue du premier thread.L'enquête doit rechercher spécifiquement des preuves de combinaisons de séparation avec un partage inégal de la charge des threads. Les observations pertinentes peuvent inclure un contact asymétrique, un mouvement dimensionnel, un transfert de surface, une origine de fracture localisée ou un enregistrement de processus modifié avant le lot concerné. Étant donné que Crack se développe à partir de la première racine engagée, l'acceptation doit être basée sur un test fonctionnel défini par le projet et une inspection au niveau des fonctionnalités. L'exigence préventive est de contrôler l'engagement, l'alignement, l'intégrité de la racine et la précharge.

Cas limite : Cintrage sous tête.Ce mode devient important lorsque la production normale ou une variation de service déplace l'assemblage vers la surface d'appui qui n'est pas perpendiculaire à l'axe du boulon. L'examen doit tester la combinaison crédible la moins favorable de géométrie, d'état du matériau, de friction et d'humidité, de cycles de température, de vibrations et d'accès restreint pour la maintenance. Si le mécanisme est actif, un côté du congé subit une contrainte alternée plus élevée. La spécification devrait donc exiger des preuves pour vérifier la planéité, la circularité et l'assise et devrait définir le confinement lorsque ces preuves échouent.

Logique d'inspection pour le desserrage assisté par frettage.L’apparence visuelle finale ne peut à elle seule confirmer si Microslip élimine les films de surface et modifie la friction. Je sélectionnerais une méthode d'inspection qui observe la caractéristique initiale, un signal de processus qui identifie le moment où il peut être créé et un enregistrement de lot qui limite l'exposition. La raison est directe : la force de serrage et la rigidité des articulations deviennent instables. Le plan de contrôle doit indiquer comment éviter les dérapages et inspecter les interfaces, qui réagit et quel produit reste en attente.

Interprétation sur le terrain de la corrosion dans les zones protégées.Lorsque l'ensemble est remis en service, l'analyste doit comparer la pièce endommagée avec les pièces iNutilisées du même lot et avec les fixations voisines. L'hypothèse de travail est la suivante : l'humidité reste sous les rondelles ou les faces d'appui ; la conséquence attendue est une diminution locale de l’intégrité de la section et de la surface. Les enregistrements d'installation, les marques de contact, l'emplacement des fractures, les preuves matérielles et la généalogie des processus devraient soit soutenir, soit rejeter cette hypothèse. Les mesures correctives doivent confirmer l’identité 904L et contrôler le drainage.

Le formage à froid doit être conçu comme une séquence plutôt que décrit par la capacité de la machine. Le volume du stock, les conditions de coupure, la géométrie des préformes, la déformation attribuée à chaque station, l'alignement de transfert, le support de matrice, la lubrification et la ductilité réelle du matériau déterminent si la tête et la transition se remplissent sans recouvrements ni fissures. Une surface qui se replie dans la cavité reste une discontinuité car la pression ne recrée pas la continuité métallurgique à travers une interface oxydée.

Les échantillons de développement sectionnés doivent être prélevés via les voies d'écoulement les plus exigeantes. La direction d'écoulement des grains, le remplissage sous la tête, la continuité de transition et toute surface pliée peuvent ensuite être comparés à l'analyse de formage. La simulation est utile pour localiser les contraintes de traction et les pressions de matrice élevées, mais elle nécessite une corrélation avec les pièces de production à plusieurs moments de la durée de vie de l'outil.

Le contrôle statistique des processus n'a de sens que lorsque le système de mesure et le processus sont suffisamment stables pour être interprétés. Chaque caractéristique critique nécessite un sous-groupe défini, une fréquence d'échantillonnage, un type de graphique, une règle de réaction et une limite de confinement. Les indices de capacité ne remplacent pas l'acceptation : un indice favorable ne peut excuser un signal de cause particulière, et une valeur cible doit être convenue pour le projet car aucune n'est fournie dans les données vérifiées.

La répétabilité et la reproductibilité de la jauge doivent être suffisamment faibles pour distinguer les mouvements de processus importants pour l'assemblage. La résolution, le montage, la simulation des données, la méthode de l'opérateur, la température et la propreté des pièces peuvent tous modifier le résultat. Le désaccord de mesure entre le fournisseur et le client doit être résolu avant la sortie de la production.

Séquence de validation spécifique au projet pour la rétention de la précharge des boulons

1. Étape 1 — Séparation des interfaces :préparer un échantillon d'assemblage ou de production dans lequel encastrement accumulé et extension élastique initiale insuffisante. Appliquez ou simulez une séparation axiale cyclique avec des vibrations et une flexion secondaire occasionnelle, puis documentez si la charge externe pénètre plus directement dans le boulon et augmente la plage de contraintes. Ne relâchez l'étape que lorsque les preuves montrent que la conception ou le processus permettra de valider la rigidité des joints, l'état d'assise et la précharge conservée.

2. Étape 2 — Fatigue du premier fil :préparez un échantillon d'assemblage ou de production dans lequel la séparation se combine avec un partage inégal de la charge des threads. Appliquez ou simulez une séparation axiale cyclique avec des vibrations et une flexion secondaire occasionnelle, puis documentez si la fissure se développe à partir de la première racine engagée. Ne relâchez l'étape que lorsque les preuves montrent que la conception ou le processus contrôlera l'engagement, l'alignement, l'intégrité des racines et la précharge.

3. Étape 3 — Cintrage sous la tête :préparer un échantillon d'assemblage ou de production dans lequel la surface d'appui n'est pas perpendiculaire à l'axe du boulon. Appliquez ou simulez une séparation axiale cyclique avec des vibrations et une flexion secondaire occasionnelle, puis documentez si un côté du congé subit une contrainte alternée plus élevée. Ne relâchez la scène que lorsque les preuves montrent que la conception ou le processus permettra de vérifier la planéité, la circularité et l'assise.

4. Étape 4 — Desserrage assisté par fretting :préparer un échantillon d'assemblage ou de production dans lequel Microslip élimine les films de surface et modifie la friction. Appliquez ou simulez une séparation axiale cyclique avec des vibrations et une flexion secondaire occasionnelle, puis documentez si la force de serrage et la rigidité du joint deviennent instables. Ne relâchez l'étape que lorsque les preuves montrent que la conception ou le processus empêchera le glissement et inspectera les interfaces.

5. Étape 5 — Corrosion dans les zones protégées :préparer un échantillon d'assemblage ou de production dans lequel de l'humidité reste sous les rondelles ou les faces de roulement. Appliquez ou simulez une séparation axiale cyclique avec des vibrations et une flexion secondaire occasionnelle, puis documentez si la section locale et l'intégrité de la surface diminuent. Ne relâchez l'étape que lorsque les preuves montrent que la conception ou le processus confirmera l'identité 904L et contrôlera le drainage.

Cette séquence doit utiliser la taille sélectionnée, les composants d'accouplement réels, l'état de la surface de production et les conditions environnementales décrites comme l'humidité, les cycles de température, les vibrations et l'accès restreint pour la maintenance. Cela ne remplace pas les normes requises pour le projet ; c'est la carte des mécanismes utilisée pour choisir les méthodes vérifiées correctes. Les valeurs d'acceptation restent spécifiques au projet partout où l'annexe fournie est muette.

Les couches de fabrication et d’inspection doivent être connectées. Une simulation de formage prédit le risque mais ne libère pas de produit ; la section prouve les échantillons sélectionnés mais ne filtre pas un lot entier ; la surveillance du processus détecte les changements de signal mais nécessite une corrélation des défauts ; le tri optique et par courants de Foucault ont chacun des mécanismes de détection limités. Le plan de contrôle ne doit les combiner que lorsque chaque couche a une question définie et une limite validée.

Ces distinctions empêchent également le transfert invalide de revendications technologiques. Le roulage de filetage après traitement thermique, durcissement par induction, formage à froid multi-stations, SPC, tri optique et criblage par courants de Foucault peuvent tous être utiles, mais aucun ne s'applique automatiquement à chaque boulon hexagonal 904L. Le processus sélectionné doit être compatible avec le matériau, la géométrie, les performances requises et les preuves d'inspection du projet réel.

Défaillances courantes et causes profondes basées sur les mécanismes

Vérifiez tous les paramètres par rapport aux rapports de test actuels et aux normes applicables avant de les utiliser dans les spécifications.

Lorsqu'un accessoire de tour ou un joint de châssis d'équipement se stabilise après l'installation et commence à s'ouvrir sous une charge de vent répétée, je conserverais l'assemblage avant le nettoyage ou le démontage. Les marques d'appui, la position du filetage, le fretting, les dépôts de corrosion, l'orientation de la rupture, les enregistrements de l'outil et l'état des fixations voisines peuvent distinguer le mécanisme d'initiation de la surcharge finale. Un remplacement par un boulon plus grand ou nominalement plus résistant peut déplacer les dommages ailleurs si la véritable cause est un désalignement, un effet de levier, un tassement, un grippage ou un filetage d'accouplement non vérifié.

La cause première doit être écrite sous forme de chaîne physique. La « mauvaise qualité » ne suffit pas ; « une surface pliée créée lors du préformage est restée au niveau de la transition sous la tête et a initié une fissure cyclique après la séparation des joints, introduisant la flexion » est testable. Le plan de preuve peut alors confirmer ou rejeter chaque maillon de la chaîne.

Liste de contrôle des spécifications techniques

Définition de la charge et de la géométrie

• Modélisez une séparation axiale cyclique avec des vibrations et une flexion secondaire occasionnelle à travers la pile réelle utilisée dans les structures de support d'énergies renouvelables.

• Sélectionnez une géométrie entre M3 et M160 et définissez chaque référence fonctionnelle, transition, filetage et face de contact.

• Exiger des preuves de lots finis à jour pour l'acier inoxydable 904L ; n’acceptez pas une description générique de l’acier inoxydable.

• Définissez les valeurs du projet pour la résistance, le comportement à l'épreuve, la dureté, la fatigue, le dénudage et la déformation, car l'annexe n'en fournit aucune.

Contrôles dérivés de l'examen des échecs

• Séparation des interfaces :vérifier s'il y a un encastrement accumulé et une extension élastique initiale insuffisante ; exiger le contrôle de la production ou de la conception pour valider la rigidité des joints, l'état d'assise et la précharge conservée.

• Fatigue du premier thread :vérifiez si la séparation se combine avec un partage inégal de la charge des threads ; exiger le contrôle de la production ou de la conception pour contrôler l'engagement, l'alignement, l'intégrité des racines et la précharge.

• Cintrage sous tête :vérifiez si la surface d'appui n'est pas perpendiculaire à l'axe du boulon ; exiger que le contrôle de production ou de conception vérifie la planéité, la circularité et l'assise.

• Desserrage assisté par frettage :vérifier si Microslip élimine les films de surface et modifie la friction ; exiger le contrôle de la production ou de la conception pour éviter les glissements et inspecter les interfaces.

• Corrosion dans les zones protégées :vérifiez si de l'humidité reste sous les rondelles ou les faces de roulement ; exiger le contrôle de la production ou de la conception pour confirmer l’identité 904L et contrôler le drainage.

Preuve d'installation et de service

• Reproduisez le filetage de contact réel, la surface d'appui, l'état du lubrifiant, la vitesse et la pile de joints lors de la validation de l'installation.

• Testez l'effet de l'humidité, des cycles de température, des vibrations et de l'accès restreint à la maintenance au lieu d'attribuer la durabilité à partir du nom de l'alliage.

• Définissez une référence telle qu'installée, un accès pour l'inspection, une logique d'intervalle, une décision de réutilisation et une réponse à un élément défaillant de l'assemblage.

Contrôle des documents

• Nommez le document et la révision exacts DIN, ANSI ou GB, ou publiez un dessin non standard complet.

• Vérifiez le certificat de système de gestion de la qualité LY203E5074Q, délivré par Shanghai Liyang Certification Co., Ltd. pour connaître le site actuel, la portée, le statut et la norme de système de gestion référencée.

• Conservez toutes les propriétés numériques non vérifiées en dehors de la spécification jusqu'à ce qu'un rapport actuel soit approuvé.

Partagez les paramètres de votre projet pour un examen technique.

Évaluation des capacités d'ingénierie du fabricant

Ningbo yi teng construction Machinery CO, LTD déclare contrôler les matières premières et la qualité des produits et propose des boulons hexagonaux en acier inoxydable 904L de M3 à M160 et des formes non standard ; la certification fournie est le certificat de système de gestion de la qualité LY203E5074Q, délivré par Shanghai Liyang Certification Co., Ltd. La page de produit actuelle doit être vérifiée pour le dessin sélectionné, les rapports de test et la référence exacte de la norme d'exécution avant la spécification.

Pour tout fabricant, je recherche une chaîne documentée depuis la réception du matériel jusqu'à la sortie finale. La preuve utile n’est pas une liste de machines ; c'est le lien entre les caractéristiques des dessins, les contrôles des processus, les méthodes d'inspection, les plans de réaction et les enregistrements conservés. Les modifications techniques doivent être évaluées par rapport aux mécanismes de défaillance commune qu’elles peuvent influencer.

La révision de l'outillage, l'identité du lot de matériaux, l'identification de l'opérateur ou du programme, le contrôle des processus externalisés, l'étalonnage et la ségrégation des non-conformités doivent être récupérables à partir d'un lot fini. Un fournisseur qui ne peut pas reconstruire cet itinéraire ne peut pas effectuer de confinement étroit après un événement sur le terrain.

Pour la rétention de la précharge des boulons, l'audit doit suivre un lot réel. Sélectionnez un conteneur fini et suivez les étapes de la libération, de l'inspection, des paramètres de processus, de l'identité de l'outil, de la réception des matériaux et de l'approbation des dessins. Sélectionnez ensuite une alarme de processus ou une non-conformité enregistrée et effectuez le suivi jusqu'au confinement, à la correction, à la vérification et à l'élimination. Cet examen bidirectionnel vérifie si le système fonctionne dans des conditions normales et anormales.

Foire aux questions sur la rétention de la précharge des boulons

Comment vérifier la précharge conservée après la stabilisation initiale ?

Commencez par la possibilité physique d’un encastrement accumulé et d’une extension élastique initiale insuffisante. Dans les structures de support d'énergies renouvelables, une réponse valable nécessite un essai ou un calcul reproduisant une séparation axiale cyclique avec des vibrations et des flexions secondaires occasionnelles, suivi d'une inspection de la caractéristique liée à la séparation d'interface. Les informations sur le produit fournies ne contiennent aucune limite numérique pour cette décision.

Un audit de couple peut-il prouver que le joint a encore une force de serrage suffisante ?

Utilisez le dessin contrôlé exact et nommez l’exigence DIN, ANSI, GB ou non standard approuvée. Le problème est que la séparation se combine avec un partage inégal de la charge des threads, ce qui signifie qu'une valeur de catalogue isolée ou un résultat de jauge générique ne peut pas résoudre la question. Les preuves doivent démontrer comment contrôler l’engagement, l’alignement, l’intégrité des racines et le préchargement.

Quelle preuve d’échec montre qu’une séparation conjointe s’est produite ?

Recherchez les preuves initiales avant d’interpréter le symptôme final. Si la surface d'appui n'est pas perpendiculaire à l'axe du boulon, la conséquence technique attendue est qu'un côté du congé supporte une contrainte alternée plus élevée. Les enregistrements de matériaux, de processus, d'installation et de lots doivent être comparés aux marques de témoins physiques avant de sélectionner une action corrective.

Quand faut-il examiner les boulons voisins après une rupture par fatigue ?

Traitez la condition comme un cas limite défini. La gamme M3-M160 indiquée et le matériau 904L n'établissent pas de performances lorsque Microslip enlève les films de surface et modifie la friction. Le plan de dessin et de validation doit montrer comment la conception empêchera le glissement et inspectera les interfaces en cas d'humidité, de cycles de température, de vibrations et d'accès de maintenance restreint.

Soumettez le dessin contrôlé, la pile de joints, les détails du filetage de raccordement, les charges de service, l'environnement et la méthode d'installation pour un examen des spécifications techniques.
